ArduinoでDMX送信

格安ArudinoでDMXを送信する

部品

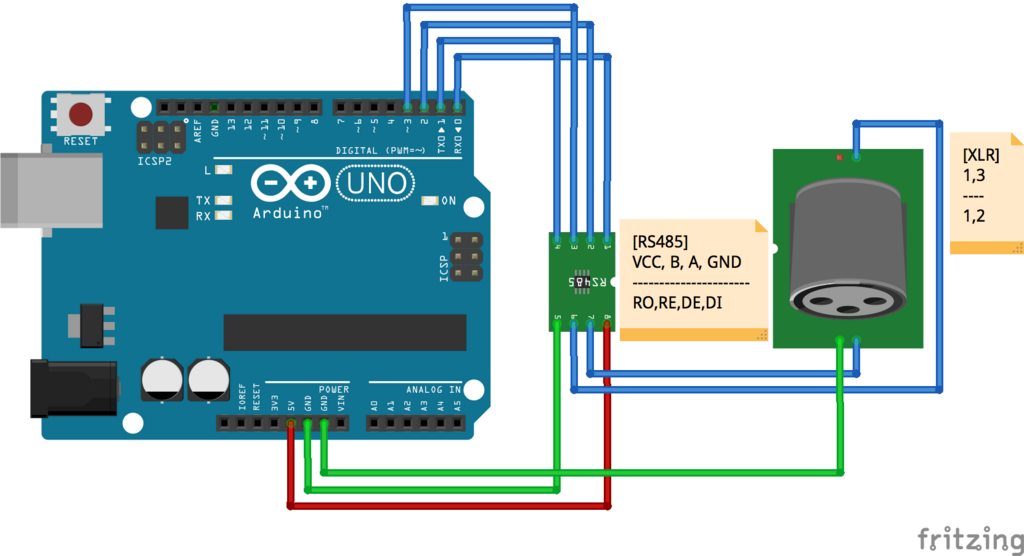

配線

f:id:MagmaChocolate:20180101214426p:plain

スケッチ

DmxSimpleをとりあえず書き込んでサンプルを動かしてみた。 このライブラリデフォルトのPinアサインは上の図の通りだが、コード内で別途指定すれば変更できるっぽい。

SerialToDmxはPCからのシリアル画面から{ch番号}c{ゲージ}wって感じで送ってやれば送信できる、5chに255を出力すると5c255wと送信すればいいらしい。

FadeUpはPinアサインがデフォルトから変更されているので、

// DmxSimple.usePin(3);

しとけばとりあえず動いた。
